GGD型交流低压配电设备

所属分类：

高低压成套设备

GGD型交流低压固定式开关柜适用于发电、变电站、厂矿企业等电力用户的交流50HZ，额定工作电压380V，额定工作电流3150A的配电系统，作为动力、照明及配电设备的电能转换、分配与控制之用。GGD型交流低压固定式开关柜是根据广大电力用户及设计部门的要求，本着安全、经济、合理、可靠的原则设计的新型低压配电柜。产品具有分断能力高、动热稳定性好、电气方案灵活、组合方便、系统性、实用性强、结构新颖、防护等级高等物点。GGD型交流低压固定式开关柜符合IEC439《低压成套开关设备和控制设备》。GB7251《低压成套开关设备》等标准。

关键词：干式变压器系列 | 油浸式电力变压器系列 | 特种变压器系列 | 箱式变压器系列

13057026999

ntlxdq@126.com

立即咨询

产品介绍

产品特点

1、GGD型低压成套开关设备在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热后，热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热的目的。

2、柜门用转轴式活动铰链与构架相连，安装、拆卸方便。门的折边处均嵌有一根山型橡胶条，关门时与构架之间嵌条有一定的压缩行程，能防止门与柜体直接碰撞，也提高了门的防护等级。

3、柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。柜体的防护等级为IP30，用户也可根据环境要求在IP20-IP40之间选择。

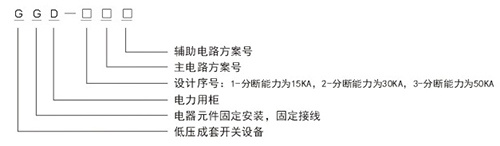

型号说明

正常使用条件

● 周围空气温度不高于+40℃，不低于一5℃日平均值不高于+35C

● 户内安装使用，使用地点海拔高度不得超过2000M

● 周围空气相对湿度在最高温度为+40℃时不超过50%，在较低温度时允许有较大的相对湿度。应考虑到由于

● 温度的变化可能会偶然产生凝露的影响。

● 污染等级3

● 设备安装时与垂直的倾斜度不超过5%

● 设备安装在无剧烈震动和冲击的地方，以及不足使电器元件受到腐蚀的场所。

技术性能参数

型号	额定电压 (V)	额定电流 (A)		额定短路电流 (KA)	额定短时耐受电流 (KA)	耐受电流 (KA)
GGD1	380	A	1000	15	15	30
		B	600(630)
		C	400
GGD2	380	A	1500(1600)	30	30	63
		B	1000
		C
GGD3	380	A	3150	50	50	105
		B	2500
		C	2000
