S11-M-10~2500/10低损耗全密封油浸式电力变压器

所属分类：

油浸式电力变压器

全密封电力变压器取消了储油柜，用波纹油箱本体的翅板作为散热冷却元件，同时随着变压器油的增减而胀缩，使变压器内部与大气隔离，防止油的劣化和绝缘受潮及老化，增强了运行的可靠性。铁心采用优质冷轧硅钢片，有效的改善了磁通密度在铁心内部的分布状况，降低了噪声，降低了损耗。线圈选用高强度漆包线(或纸包线)卷绕，圆筒式(或饼式)结构，安匝分布均匀，绝缘结构合理，具有很强的抗短路能力。油箱内使用的紧固件均采用止退螺母，能保证长途运输后运行时不至于松脱。油箱表面经磷化处理后用三防漆(防潮、防霉、防盐雾)涂装，广泛应用于冶金、矿山、石化等使用环境较恶劣的场合。

关键词：干式变压器系列 | 油浸式电力变压器系列 | 特种变压器系列 | 箱式变压器系列

13057026999

ntlxdq@126.com

立即咨询

产品介绍

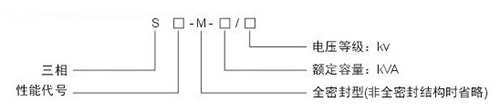

型号说明

正常使用条件

海拔高度:≤1000m

环境温度最高气温:+40℃最高月平均气温:+30C最高年平均气温:+20℃最低气温:-25℃

电源要求:近似正弦波，三相大致对称。

安装场所:户内或户外环境无明显污秽。注:在特殊条件下使用的变压器须在产品定货时候说明。

技术性能参数

额定容量 (kVA)	额定电压 (kV)			联结组别	空载电流 (%)	损耗 (W)		阻抗电压 (%)	外形尺寸 (mm)			重量 (kg)
额定容量 (kVA)	高压 (kV)	分接范围 (kV)	低压 (kV)	联结组别	空载电流 (%)	空载	负载	阻抗电压 (%)	长	宽	高	器身	油重	总重
10	6.0 6.3 10	±2×2.5%	0.4	Yyn0 Dyn11	3.8	55	310/325	4.0	605	590	930	110	50	245
20					3.0	80	475/495		735	600	960	125	55	290
30					2.1	100	600/630		1010	610	980	145	67	330
50					2.0	130	870/910		1060	625	1010	224	90	410
63					1.9	150	1040/1090		1110	650	1050	240	105	480
80					1.8	180	1250/1310		1135	660	1090	328	120	560
100					1.6	200	1500/1580		1165	680	1100	340	154	590
125					1.5	240	1800/1890		1185	690	1190	390	168	680
160					1.4	290	2200/2310		1220	710	1210	499	179	840
200					1.3	330	2600/2730		1280	730	1240	592	188	960
250					1.2	400	3050/3200		1290	740	1260	724	245	1120
315					1.1	480	3650/3830		1320	740	1320	712	300	150
400					1.0	570	4300/4520		1380	765	1360	953	320	1430
500					1.0	680	5150/5410		1450	810	1440	1120	340	1690
630					0.9	810	6200	4.5	1550	830	1460	1289	440	1960
800					0.8	980	7500		1670	910	1560	1430	490	2350
1000					0.7	1150	10300		1840	1080	1670	1790	560	2720
1250					0.6	1360	12000		1910	1180	1700	2080	650	3300
1600					0.6	1640	14500		1980	1220	1790	2300	720	3800
2000					0.6	2100	17800	5.5	2140	1260	1900	3130	790	5145
2500					0.5	2500	20700		2250	1370	1930	4198	930	6420
