ZGS11-H(Z)-100~1600/10组合式变压器系列(美式箱变)
所属分类：
组合式变压器(又称美式箱变)是将变压器身、高压负荷开关、保护用熔断器等设备统一设计，放在同一密封油箱中，备有齐全的运行检视仪表压力计、压力释放阀、油位计、油温表等，美式箱变具有供电可靠、结构合理、安装迅速、灵活、操作方便、体积小、造价低等卓越性能，既可用于户外、又可用于户内，广泛应用于工业园区、居民小区、商业中心及高层建筑等各种场所。
关键词：干式变压器系列 | 油浸式电力变压器系列 | 特种变压器系列 | 箱式变压器系列
立即咨询产品介绍
组合式变压器(又称美式箱变)是将变压器身、高压负荷开关、保护用熔断器等设备统一设计，放在同一密封油箱中，备有齐全的运行检视仪表压力计、压力释放阀、油位计、油温表等，美式箱变具有供电可靠、结构合理、安装迅速、灵活、操作方便、体积小、造价低等卓越性能，既可用于户外、又可用于户内，广泛应用于工业园区、居民小区、商业中心及高层建筑等各种场所。
产品特点
1、全密封、全绝缘结构，无需绝缘距离，可靠保护人身安全。
2、体积小、结构紧凑、仅为国内同容量箱变的1/3左右。
3、既可用于环网，又可用于终端，转换十分方便，提高了供电的灵活性。
4、损耗小，与国内同型变压器的损耗相同，可根据客户需要提供损耗水平为9系列、10系列、11系列以及非晶合金铁心系列的组合式变压器供选择。
5、电缆接头可操作200A负荷电流，在紧急情况下可作为负荷开关操作，并具有隔离开关的特点，操作方便、灵活。
6、采用双熔丝保护，运行可靠。
7、箱体采用防腐设计和特殊喷漆处理，可广泛适用于各种恶劣环境，如多暴风雨的高污染地区。

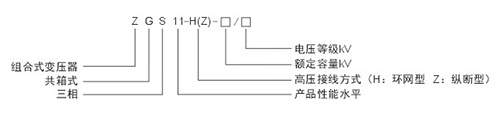

型号说明
技术性能参数
| 额定容量 (kVA) |
额定电压 (KV) |
联结组别 | 空载电流 (%) |
损耗 (W) |
阻抗电压 (%) |
重量 (KG) |
|||||
| 高压 | 分接 | 低压 | 空载 | 负载 | 器身 | 油重 | 总重 | ||||
| 30 | 10 20 22 24 |
±2× 2.5% | 0.4 | Yyn0 Dyn11 |
2.1 | 100 | 600 | 5.5 | 170 | 300 | 1130 |
| 50 | 2 | 130 | 870 | 200 | 340 | 1180 | |||||
| 63 | 1.9 | 150 | 1040 | 230 | 365 | 1220 | |||||
| 80 | 1.8 | 180 | 1250 | 265 | 400 | 1250 | |||||
| 100 | 1.6 | 200 | 1500 | 325 | 430 | 1290 | |||||
| 125 | 1.5 | 240 | 1800 | 376 | 440 | 1340 | |||||
| 160 | 1.4 | 290 | 2200 | 450 | 448 | 1400 | |||||
| 200 | 1.3 | 330 | 2600 | 520 | 460 | 1540 | |||||
| 250 | 1.2 | 400 | 3050 | 622 | 450 | 1630 | |||||
| 315 | 1.1 | 480 | 3650 | 746 | 506 | 1836 | |||||
| 400 | 1 | 570 | 4300 | 910 | 610 | 2165 | |||||
| 500 | 1 | 680 | 5150 | 1032 | 645 | 2366 | |||||
| 630 | 0.9 | 810 | 6200 | 6 | 1290 | 720 | 2800 | ||||
| 800 | 0.8 | 980 | 7500 | 1550 | 850 | 3270 | |||||
| 1000 | 7 | 1150 | 10300 | 1675 | 875 | 3592 | |||||
