SC(B)H15-30~2500/10三相双绕组无励磁干式变压器（非晶合金）
所属分类：
关键词：干式变压器系列 | 油浸式电力变压器系列 | 特种变压器系列 | 箱式变压器系列
立即咨询产品介绍
SC(B)H15系列非晶合金树脂绝缘干式配电变压器是我公司为创建节能型社会而推出的新一代节能产品。该产品采用新一代铁心材料一一非晶合金，非晶合金最为显著的特点是单位损耗低，在相同的磁密下，非晶合金铁心的单位损耗仅为硅钢片的25%，节能效果非常显著。非晶合金树脂绝缘干式配电变压器继承环氧树脂浇注干式变压器的全部优点，是城市电网改造重点推荐的产品。
产品特点
1、空载损耗低，节电效果好，是目前运行成本最经济的配电变压器。
2、使用场所灵活，可与预装式变电站配套或安装在配电变压器。
3、阻燃、防爆、无污染、免维护，可无人值守。
4、动、热稳定度高，抗短路、耐雷电冲击性能好。
5、线圈全密封结构不吸潮、不吸尘、局部放电低于10PC，运行安全可靠。
6、变压器可按用户需要带有温度控制和温度显示系统，可与轴流风机配合使用。

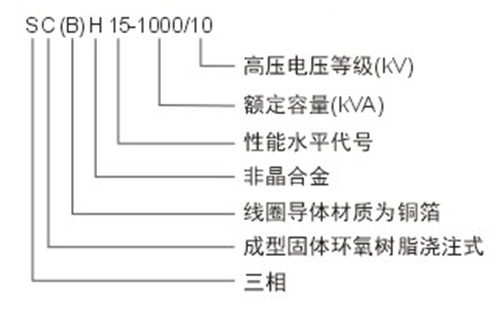

型号说明
技术规范
电压等级:10KV
容量范围:30-2500kVA
调压方式:无励磁调压
分解范围:±2x2.5%或±5%
频率:50Hz或60Hz
连接组标号:Y，yn0，D，yn11
短路阻抗:标准阻抗
最高温升:100K
冷却方式:AN或AF
防护等级:户内:IP00、IP20户外:IP23
绝缘等级:F级
绝缘水平:10KV级工频耐压35/3kV冲击耐压75kV
技术性能参数
| 额定容量 (kVA) |
电压组合 | 空载损耗 (W) |
负载损耗 (W) |
短路阻抗 (%) |
||||
| 高压 (kV) |
分接 (kV) |
低压 (kV) |
B (100℃) |
F (120℃) |
H (145℃) |
|||
| 30 | 10 | ±2× 2.5% ±5% |
0.4 | 70 | 670 | 710 | 760 | 4.0 |
| 50 | 90 | 940 | 1000 | 1070 | ||||
| 80 | 120 | 1290 | 1380 | 1480 | ||||
| 100 | 130 | 1480 | 1570 | 1690 | ||||
| 125 | 150 | 1740 | 1850 | 1980 | ||||
| 160 | 170 | 2000 | 2130 | 2280 | ||||
| 200 | 200 | 2370 | 2530 | 2710 | ||||
| 250 | 230 | 2590 | 2760 | 2960 | ||||
| 315 | 280 | 3270 | 3470 | 3730 | ||||
| 400 | 310 | 3750 | 3990 | 4280 | ||||
| 500 | 360 | 4590 | 4880 | 5230 | ||||
| 630 | 420 | 5530 | 5880 | 6290 | ||||
| 630 | 410 | 5610 | 5960 | 6400 | 6.0 ~ 8.0 |
|||
| 800 | 480 | 6550 | 6960 | 7460 | ||||
| 1000 | 550 | 7650 | 8130 | 8760 | ||||
| 1250 | 650 | 9100 | 9690 | 10370 | ||||
| 1600 | 760 | 11050 | 11730 | 12580 | ||||
| 2000 | 1000 | 13600 | 14450 | 15560 | ||||
| 2500 | 1200 | 16150 | 17170 | 18450 | ||||
