SC(B)11-30~2500/10三相树脂绝缘干式变压器
关键词：干式变压器系列 | 油浸式电力变压器系列 | 特种变压器系列 | 箱式变压器系列
立即咨询产品介绍
SC(B)11系列环氧浇注无励磁调压干式变压器是用带填料的F级环氧树脂混合料，经真空薄膜脱气后，在真空和压力下，薄层浇注内外表面放在玻璃丝成型网增强的高低压线圈。是一种机械强度、电气强度、耐热强度很高的干式变压器。是城市电网改造的优秀产品，特别适用于高层建筑、机场、电站、商业中心等要求防火、防爆、防潮的重要场所。
产品特点
1、阻燃、防爆、无污染、免维修、可分散安装在负荷中心，降低投资造价，节约费用。
2、损耗低，节电效果好，带来了运行上的经济实惠。
3、局部放电量小于10PC，线圈不吸潮，不吸尘，机械强度高，可靠性好，节约费用。
4、抗短路，耐雷电冲击性能好。
5、外壳采用不锈钢、冷板和铝合金三种材料，类型分拔风式、散热式，进出线可以上进上出，下进上出，下进下出。
6、变压器可按用户需要带有温度控制和温度显示系统，可和温控系统配合使用。

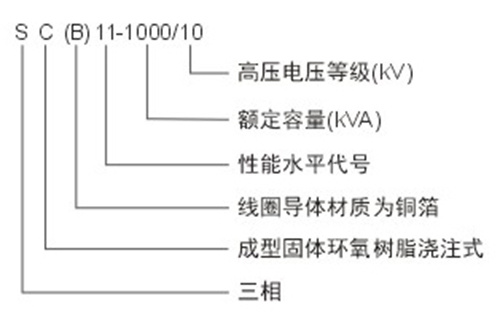

型号说明
技术规范
电压等级:10KV
容量范围:30-2500kVA
调压方式:无励磁调压
分解范围:±2×2.5%或±5%
频率:50Hz或60Hz
连接组标号:Y，yn0，D，yn11
短路阻抗:标准阻抗
最高温升:100K
冷却方式:AN或AF
防护等级:户内:IP00、IP20户外:IP23
绝缘等级:F级
绝缘水平:10KV级工频耐压35/3kV冲击耐压75KV
技术性能参数
| 型号 | 电压组合 | 联结组别 | 空载电流 (%) |
空载损耗 (W) |
负载损耗 (120℃)(W) |
阻抗电压 (%) |
||
| 高压 (kV) |
分接 (kV) |
低压 (kV) |
||||||
| SC11-30 | 6 6.3 10 10.5 11 |
±2×2.5% ±5% |
0.4 | Dyn11 或Yyn0 |
2.5 | 168 | 710 | 4 |
| SC11-50 | 2.2 | 238 | 1000 | |||||
| SC11-80 | 2.1 | 322 | 1380 | |||||
| SC11-100 | 1.9 | 350 | 1570 | |||||
| SC11-125 | 1.7 | 413 | 1850 | |||||
| SC11-160 | 1.7 | 476 | 2130 | |||||
| SC11-200 | 1.5 | 546 | 2530 | |||||
| SC11-250 | 1.5 | 630 | 2760 | |||||
| SC11-315 | 1.3 | 770 | 3470 | |||||
| SC(B)11-400 | 1.3 | 854 | 3990 | |||||
| SC(B)11-500 | 1.3 | 1015 | 4880 | |||||
| SC(B)11-630 | 1.2 | 1176 | 5880 | |||||
| SC(B)11-630 | 1.2 | 1134 | 5960 | 6 | ||||
| SC(B)11-800 | 1.2 | 1330 | 6960 | |||||
| SC(B)11-1000 | 1 | 1547 | 8130 | |||||
| SC(B)11-1250 | 1 | 1827 | 9690 | |||||
| SC(B)11-1600 | 1 | 2142 | 11730 | |||||
| SC(B)11-2000 | 0.9 | 2905 | 14450 | |||||
| SC(B)11-2500 | 0.9 | 3500 | 17170 | |||||
