GCS型低压抽出式成套开关设备
所属分类：
关键词：干式变压器系列 | 油浸式电力变压器系列 | 特种变压器系列 | 箱式变压器系列
立即咨询产品介绍
GCS型低压抽出式开关设备(以下称装置)是两部联合设计组根据行业主管部门、广大电力用户及设计单位的要求设计研制出的符合国情、具有较高技术性能指标、能够适应电力市场发展需要并可与现有引进产品竞争的低压抽出式开关柜。
电力工业部、机械工业部联合以安全生产用[1997]01号文下发了《关于GCS型低压抽出式开关柜推广应用有关问题的通知》。目前，GCS型低压抽出式开关柜已广泛应用在发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。作为三相交流频率功50(60)Hz、额定工作电压为380V(400)、(600)，额定电流为4000A及以下的发、供电系统中的配电、电动机集中控制、无功功率补偿使用的低压成套配电装置。
产品特点
1、外形统一、精度高，抽屉互换性好;
2、抽屉单元设有完善机械联锁装置，确保操作人员的人身安全;
3、相对独立的功能单元，不因某一单元的故障而影响其它单元工信，使故障局限在最小范围;
4、MCC柜单柜的回路数最多至22回，充分考虑了大单机容量发电厂、石化系统等;
5、行业自动化电动门(机)群的需要;
6、装置与外部电缆的连接在电缆隔室中完成，电缆可以上下进出;
7、零序电流互感器置电缆隔室内，使安装维护方便;
8、抽屉单元有足够数量的二次接插件(1单元及以上为32对，1/2单元为20对)，可满足计算机接口和自控回路对接点数量的要求。

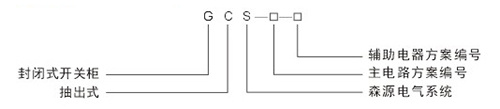

型号说明
正常使用条件
海拔高度:不超过2000m;
地面倾斜度不大于5‘:
环境温度:-5C-+40℃;
无火灾、爆炸危险、严重污染、化学腐蚀
空气相对湿度不超过90%(20℃);
及剧烈震动的场所。
技术性能参数
| 主电路额定电压(V) | 交流380V(400V),(660V) | |
| 辅助电路额定电压(V) | 交流220V、380V(400V) | |
| 直流110V、220V | ||
| 额定频率(Hz) | 50(60) | |
| 额定绝缘电压(V) | 660(1000) | |
| 额定电流(A) | 水平母线 | ≤4000 |
| 垂直母线(mcc) | 1000 | |
| 母线额定短时耐受电流(KA/1s) | 50、80 | |
| 母线额定峰值耐受电流(KA/0.1s) | 105、176 | |
| 工频试验电压(V/1min) | 主电路 | 2500 |
| 辅助电路 | 1760 | |
| 母线 | 三相四线制 | A、B、C、PEN |
| 三相五线制 | A、B、C、PEN | |
| 防护等线 | IP40 | |
