XGN2-12型户内交流金属封闭箱型固定式开关设备

所属分类：

高低压成套设备

XGN2型户内交流金属封闭开关设备(简称开关柜)用于12kV级以下三相交流50Hz系统中作为接受与分配电能之用，特别适合于频繁操作的场合，其母线系统为单母线(并可派生出单母线带旁路和双母线结构)。 XGN2箱型固定式交流多属封闭开关设备，是在普通开关柜基础上派生出来的适合高海拔地区使用的高原型产品。

关键词：干式变压器系列 | 油浸式电力变压器系列 | 特种变压器系列 | 箱式变压器系列

13057026999

ntlxdq@126.com

立即咨询

产品介绍

XGN2型户内交流金属封闭开关设备(简称开关柜)用于12kV级以下三相交流50Hz系统中作为接受与分配电能之用，特别适合于频繁操作的场合，其母线系统为单母线(并可派生出单母线带旁路和双母线结构)。

XGN2箱型固定式交流多属封闭开关设备，是在普通开关柜基础上派生出来的适合高海拔地区使用的高原型产品。

产品特点

本开关柜符合国家标准GB3906《3-35kV交流金属封闭开关设备设备》及国际标准IEC298的要求，并且有完善的“五防”闭锁功能。

本开关柜的主开关采用ZN28A-10系列真空断路器配用CD17系列电磁和CS17/CS19系列弹簧操动机构，根据用户需要也可采用ZN28-10、ZN73等整体式断路器，隔离开关采用GN30-10大电流隔离开关和GN30-10旋转式大电流隔离开关系列产品。

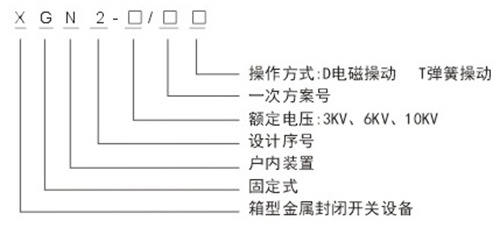

型号说明

正常使用条件

环境温度:上限+40C;下限-25C;

海拔高度不超过1000m;高原型开关柜海拔高度不超过3000m;

相对湿度:日平均值不大于95%，月平均值不大于90%;

水蒸气压:日平均值不大于2.2×10Mpa，月平均值不大于1.8×10Mpa;

地震裂度不超过8度;

没有火灾危险、严重污染、化学腐蚀及剧烈震动的场所。

技术性能参数

名称		单位	参数
额定电压		KV	12
额定频率		Hz	50
主回路额定电流		A	630、1250		1250、1600、2000		1600、2000、2500、3150
额定短路开断电流		KA	20	25	31.5		40
额定短路关合电流			50	63	80		100
额定峰值耐受电流			50	63	80		100
额定短路耐受电流			20	25	31.5		40
额定短路持续时间		S	4
额定短路开断电流开断次数		次	50		30		20
额定操作顺序			分-0.3s-合分-180s-合分			分-180s-合分-180s-合分
额定绝缘水平	1min工频耐受电压	KV	42
	雷击冲击耐受电压		75
防护等级			IP2X
外形尺寸(宽x深x高)		mm	1100×1260×2650
