HXGN15-12型户内交流金属封闭箱型固定高压开关设备

所属分类：

高低压成套设备

HXGN15-12型户内交流金属封闭箱型固定式高压开关设备【以下简称环网柜)，系12KV三相交流50Hz供电系统的成套配电装置。可广泛应用于城市电网的建设和改造，适用于工矿企业、高层建筑、住宅小区、医院、学校、公园等的配电系统，作为接受和分配电能之用。主要用于环网供电和终端供电，亦适于装入便装式变电站。

关键词：干式变压器系列 | 油浸式电力变压器系列 | 特种变压器系列 | 箱式变压器系列

13057026999

ntlxdq@126.com

立即咨询

产品介绍

产品特点

柜体为组装式结构，全金属封闭结构，其防护等级达IP3X;柜内主要元件真空负载形状(压气式负荷开关)，可以与熔断器、接地开关、电压互感器、电流互感器配套使用或单独使用，满足运行的不同要求，开断负荷电流和短路电流及关合短路电流。

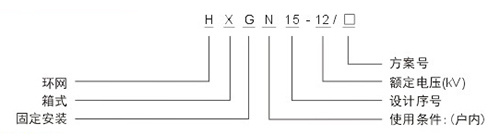

型号说明

正常使用条件

环境温度:最高温度:+40℃最低温度:-15C日平均值:≤35℃

相对湿度:日平均值不大于95%，月平均值不大于90%;

海拔高度:不超过1000m;

地震烈度:不超过8度;

无火灾、爆炸危险、严重污染及化学腐蚀的场所

技术性能参数

名称		单位	数据
额定电压/最高工作电压		KV	10/12
额定电流		A	630
主母线电流	进线柜	A	630
	出线柜		125
额定短时耐受电流		KA	20
额定短路持续时间		S	4
额定峰值耐受电流		KA	50
额定短路关合电流		KA	50
额定有功负载开断电流		A	630
闭环开断电流		A	630
额定电缆充电电流		KA	20
接地开关额定短路时耐受电流		KA	20
接地开关宝宝短路时持续时间		S	4(2)
接地开关额定峰值耐受电流		KA	50
接地开关额定短路关合电流		KA	50
Lmin额定工频耐受电压	相间、相对地、真空负荷开关断口	KA	42
	隔离开关断口		48
额定雷电冲击耐受电压	相间、相对地、真空负荷开关断口	KA	75
	隔离开关断口		85
机构寿命	真空负荷开关	次	10000
	接地开关(刀)、隔离开关(刀)		2000
交接电流		A	3150
