KYN28-12(Z)型户内交流金属铠装移开式高压开关设备

所属分类：

高低压成套设备

KYN28-12(Z)型户内交流金属铠装移开式开关设备系额定电压3一12KV三相交流50HZ单母线及单母线分段系统的成套配电装置。用于发电厂送电、电业系统和工矿企业变电所受电、配电及高压电动机启动等，实现控制、保护、检测之目的。本开关柜能满足GB3906、IEC298等标准的要求，并且具有防止误操作断路器、防止带负荷推拉手车、防止带电关合接地开关、防止接地开关在接地位置时送电和防止误入带电间隔等“五防”功能。开关柜既可配用ABB公司的VD4真空断路器，又可配用我国产的VS1真空断路器，实为一种性能优越的配电装置。

关键词：干式变压器系列 | 油浸式电力变压器系列 | 特种变压器系列 | 箱式变压器系列

13057026999

ntlxdq@126.com

立即咨询

产品介绍

产品特点

1、柜体结构采用敷铝锌板经CNC机床，使用多重折弯工艺加工之后栓接而成;

2、所有的操作均在柜门关闭状态下进行;

3、防护等级高，可防止杂物和虫害侵入:

4、简单有效的“五防”闭锁，防止误操作;

5、可配用VS1及VD4型真空断路器;

6、更换断路器简单，手车互换性好;

7、柜体可靠墙安装、柜前维护，减少占地面积;

8、电缆室空间充裕、可连接多根电缆;

9、断路器室和电缆室可分别加装加热器，防止凝露与腐蚀的发生。

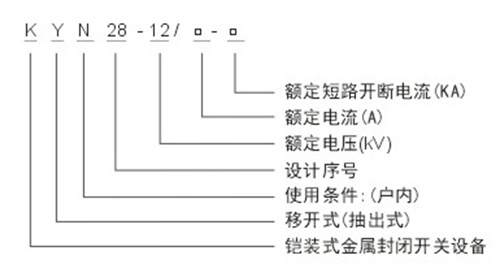

型号说明

正常使用条件

环境温度:最高温度:+40C最低温度:一15C日平均值:≤35℃

相对湿度:日平均值不大于95%，月平均值不大于90%;

海拔高度:不超过1000m;

地震烈度:不超过8度;

无火灾、爆炸危险、严重污染及化学腐蚀的场所

技术性能参数

项目		单位	数据
额定电压		KV	3,6,10
额定电流		A	630 1250 1600 2000 2500 3150
额定频率		Hz	50
额定短时耐受电流		KA	20 25 31.5 40
额定峰值耐受电流		KA	50 63 80 100
额定工频耐受电压	极间、极对地	KV	42/1min
	断口间		48/1min
额定雷电冲击耐受电压	极间、极对地	KV	75
	断口间		85
额定短路持续时间		S	4
防护等级			外壳IP4X,隔室间IP2X
